Динамический анализ напряженно-деформированного и предельного состояния козлового крана для подъема затворов ГЭС
Адрес объекта: Россия, г. Тольятти, Жигулевская ГЭС
Автор расчетной модели: Алексей Лобяк
Расчетная модель получила I место на Х-ом международном конкурсе научных работ «Компьютерные технологии проектирования конструкций зданий и сооружений».
Расчетная модель входит в перечень избранных проектов на официальном сайте группы компаний «ЛИРА софт».

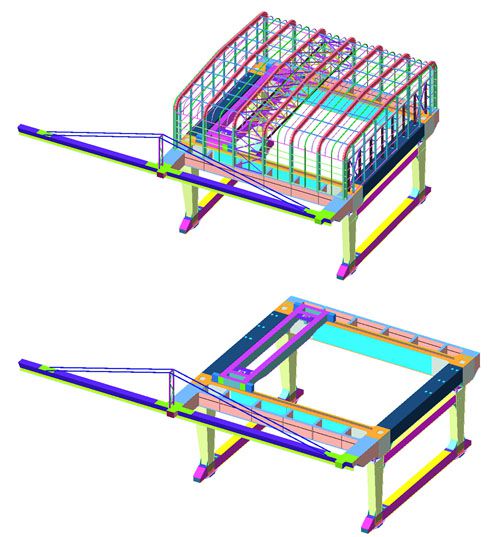

Козловой кран с опорным мостом и консолью под грейфер предназначен для подъема и опускания ремонтных затворов для осуществления ремонта поворотно-лопастного гидроагрегата ГЭС. Данная конструкция крана позволяет одновременно с ремонтными задачами осуществлять погрузочно-разгрузочные работы с помощью грейфера. Общая грузоподъемность механизмов подъема – 250 т, тали под грейфер с грузом – 10 т.
Цели расчёта:
- оценка сейсмостойкости крана исходя из требований сохранения конструкцией несущей способности по прочности, устойчивости и предельным деформациям;
- проверка возможности падения крана, его частей или груза;
- модальный анализ конструкции крана;
- расчетом получены усилия, передающиеся на наиболее важные узлы конструкции;

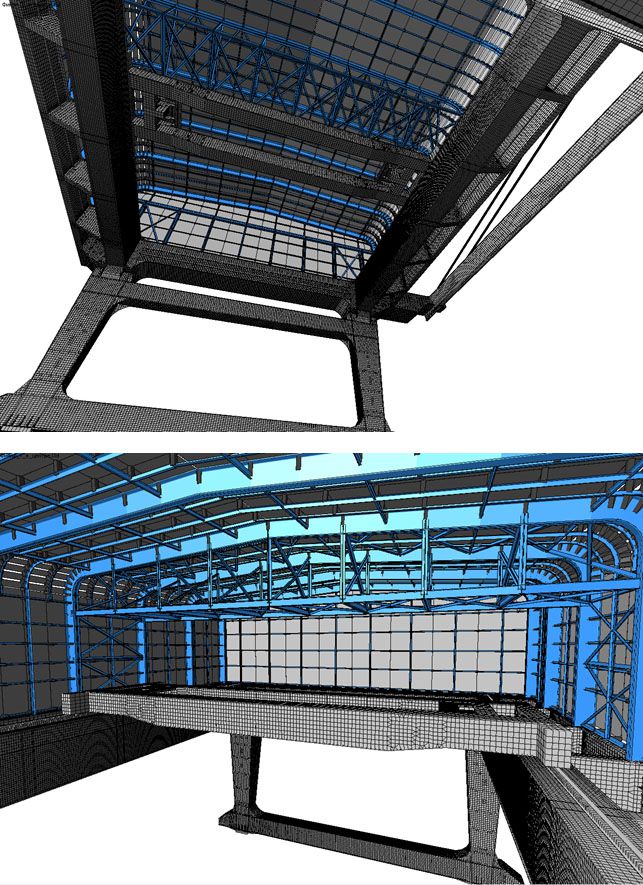

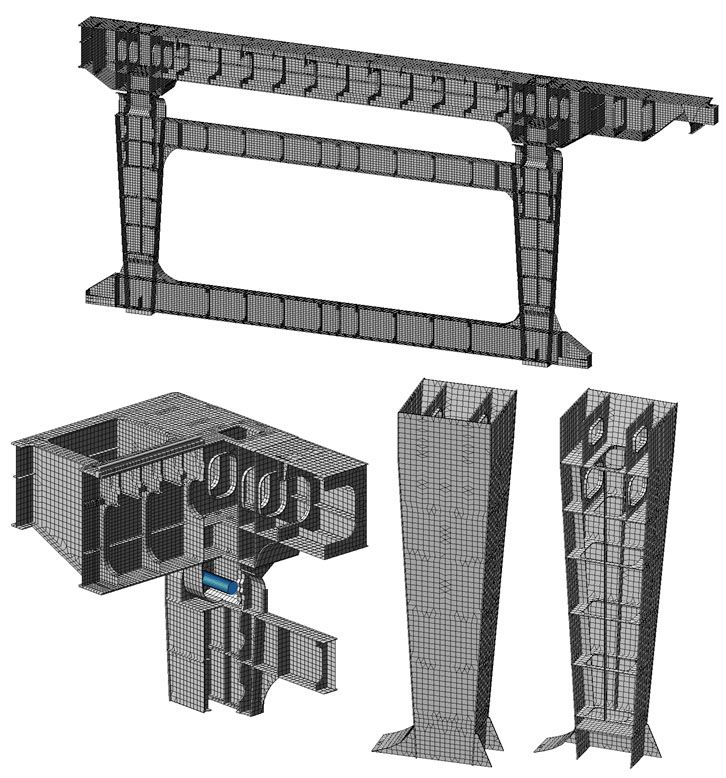

- комплексно исследовано напряженно-деформированное состояние всех элементов конструкции, выполнена оценка эксплуатационной безопасности;
- по результатам расчетов разработан и внедрен ряд конструктивных рекомендаций.
